產品名稱： |
YZG4-19 擴口式管接頭-管套Flared Couplings-Sleeve |
YZG4-19 擴口式管接頭-管套Flared Couplings-Sleeve-鎮江市天涯電氣有限公司
| 產品編號： |
N2012217173425 |
| 產品型號： |
鎮江市天涯電氣有限公司 |
| 發布日期： |
2024-3-18 |
| 查看數次： |
2333 |
| |
|
| 產 品 詳 細 介 紹： |
儀表管接頭 >> YZG4系列擴口式管接頭 >> YZG4-19 擴口式管接頭-管套
YZG4-19 Flared Couplings-Sleeve
說明：
擴口式管接頭是以油、水、氣和各種腐蝕性材料為介質的管路系統中的一種連接件。
性能規范：
□制造規范：GB/T 5646-2008 擴口式管接頭管套（替代GB/T 5646-1985 擴口式管接頭管套） 下載地址
□適用溫度：≤450℃
□適用介質：油、水、氣等
□制造材料：20#,1Cr18Ni9Ti,0Cr18Ni12Mo2Ti,316,316L
□配管：φ4~φ34普通級精度無縫鋼管、紫銅管
□終端螺紋可以為:M,G,ZG,PT,NPT等

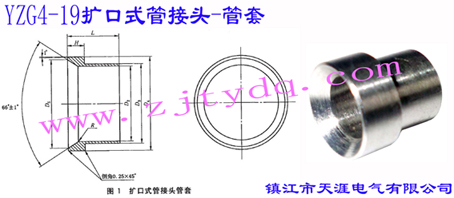

YZG4-19 擴口式管接頭-管套
YZG4-19 Flared Couplings-Sleeve
|
管子外徑D0 |
D2 |
D3 |
D4
0
-0.2 |
D5
0
-0.5 |
H |
L |
R |
代 號Code No |
|
|
公稱尺寸 |
極限偏差 |
公稱尺寸 |
極限偏差 |
±0.30 |
|
|
4 |
4 |
+0.25
+0.15 |
5.5 |
0
-0.075 |
8.7 |
7.2 |
3.5 |
9 |
1 |
YZG4-19-Φ4 |
|
|
|
5 |
5 |
6.5 |
0
-0.09 |
8.7 |
7.2 |
3.5 |
10 |
1 |
YZG4-19-Φ5 |
|
|
6 |
6 |
7.5 |
10.2 |
8.7 |
4.5 |
11 |
1 |
YZG4-19-Φ6 |
|
|
8 |
8 |
9.5 |
12.2 |
10.4 |
4.5 |
12 |
1 |
YZG4-19-Φ8 |
|
|
10 |
10 |
11.5 |
0
-0.11 |
14.2 |
12.4 |
4.5 |
13 |
1.5 |
YZG4-19-Φ10 |
|
|
12 |
12 |
13.5 |
16.2 |
14.4 |
4.5 |
14 |
1.5 |
YZG4-19-Φ12 |
|
|
14 |
14 |
16 |
20.2 |
17.9 |
4.5 |
15 |
1.5 |
YZG4-19-Φ14 |
|
|
16 |
16 |
18 |
0
-0.13 |
22.2 |
19.9 |
4.5 |
16 |
1.5 |
YZG4-19-Φ16 |
|
|
18 |
18 |
20 |
25.2 |
22.9 |
4.5 |
17 |
2 |
YZG4-19-Φ18 |
|
|
20 |
20 |
22 |
27.5 |
24.9 |
6.5 |
18 |
2 |
YZG4-19-Φ20 |
|
|
22 |
22 |
24 |
30.5 |
27.9 |
6.5 |
20 |
2 |
YZG4-19-Φ22 |
|
|
25 |
25 |
27 |
33.5 |
30.9 |
7 |
20 |
2.5 |
YZG4-19-Φ25 |
|
|
28 |
28 |
30 |
0
-0.16 |
36.5 |
33.9 |
7 |
22 |
2.5 |
YZG4-19-Φ28 |
|
|
32 |
32 |
+0.2
+0.3 |
34 |
39.5 |
36.9 |
7.5 |
23 |
2.5 |
YZG4-19-Φ32 |
|
|
34 |
34 |
36 |
42.5 |
39.9 |
7.5 |
23 |
2.5 |
YZG4-19-Φ34 |
|
